◆技术原理
热管背板技术是利用工质相变（气/液态转变）实现热量快速传递的一项传热技术。具体是采用“自然冷源”，或“自然冷源+强制制冷”的方式，通过小温差驱动热管系统内部循环工质的气液形成自适应的动态相变循环，把信息机房内IT设备的热量带到室外，实现室内外无动力、自适应平衡的冷量传输。热管背板冷却技术使信息机房实现柜级精确按需供冷、低能耗供冷。
◆其工作原理为
(1) 热管的蒸发段与热源(机房热空气)接触;
(2) 热管液态工质在蒸发段吸热蒸发，成为气态;
(3) 气态工质沿着热管的蒸汽管快速流动至冷凝段;
(4) 热管的冷凝段与冷源接触;
(5) 气态工质在冷凝段放出热量，冷凝为液态;
(6) 液态工质在重力的作用下沿着液体管回流至蒸发段;
(7) 以上流程循环往复，实现热量快速传递。
◆创新之处
(1) 通过全封闭连接管路中的工质自然循环进行热传递，不直接引入室外空气，保证机房室内空气的洁净度。
(2) 室内末端循环工质为不燃、无毒、无腐蚀、常压下为气态的制冷剂，通过小温差驱动换热芯体中介质达到动态的气液相变热力平衡，实现数据中心内设备的节能冷却，且保证无水进入机房，杜绝水浸机房的安全隐患，安全可靠。
(3) 室内设备全显热换热，无冷凝水产生，杜绝常规精密空调除湿、加湿同时进行这种不合理的费能现象。
(4) 采用分布式自适应按需冷却，根据机房实际需求，实现机柜级按需供冷的个性化温、湿度调控。

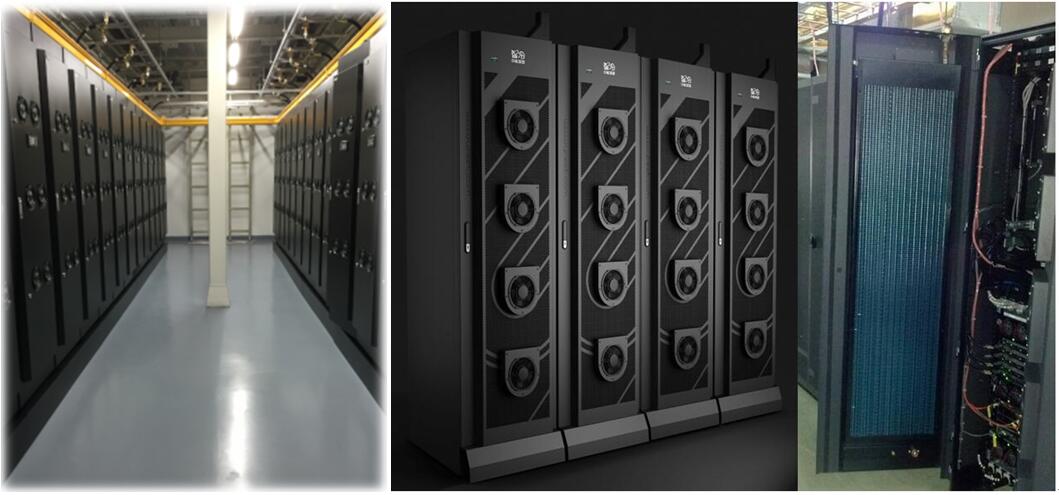

(5) 热管背板设备与数据中心的机柜，占地空间小，空间利用率高。
(6) 有效解决机房气流组织混乱的问题，消除局部热点。
(7) 用抗震结构设计，容灾能力强。
◆应用效果
与精密空调制冷设备相比，热管背板设备的额定功率只有精密空调室内送风末端能耗的1/5(通常风冷精密空调室内送风末端能效比约为12，而热管背板的制冷效率EER可达到60以上，采用热管背板，数据机房空调系统末端PUE因子可小于0.02，且无水进入机房，并实现模块化、标准化建设。
◆主要节能减排指标
热管背板冷却技术应用于数据中心空调制冷，可以优化数据中心的气流组织（消除机房局部热点），同时有效降低数据中心空调制冷的能耗，提高数据中心的空间利用率（提高装机率）。
